Chọn Van Xả Đáy Bể Hóa Chất Và Hệ Thống Tuần Hoàn

Van xả đáy bể hóa chất là thiết bị quan trọng giúp kiểm soát quá trình tháo xả dung dịch, vệ sinh bể chứa và bảo trì hệ thống tuần hoàn hóa chất trong các nhà máy, xưởng sản xuất và hệ thống xử lý khí thải. Việc lựa chọn van phù hợp giúp quá trình xả dung dịch diễn ra thuận tiện, hạn chế rò rỉ, giảm nguy cơ ăn mòn và nâng cao độ an toàn khi vận hành.

Tuy nhiên, không phải loại van nào cũng phù hợp với mọi bể chứa. Để lựa chọn chính xác, cần xem xét đặc tính hóa chất, kích thước đường ống, kiểu kết nối, vị trí lắp đặt và yêu cầu kiểm tra định kỳ. Trong nhiều ứng dụng, van nhựa PP hoặc PVC là lựa chọn đáng cân nhắc nhờ khả năng chống ăn mòn với nhiều loại dung dịch và tính linh hoạt khi lắp đặt. Bài viết dưới đây sẽ hướng dẫn cách chọn van xả đáy phù hợp cho bể hóa chất và hệ thống tuần hoàn.

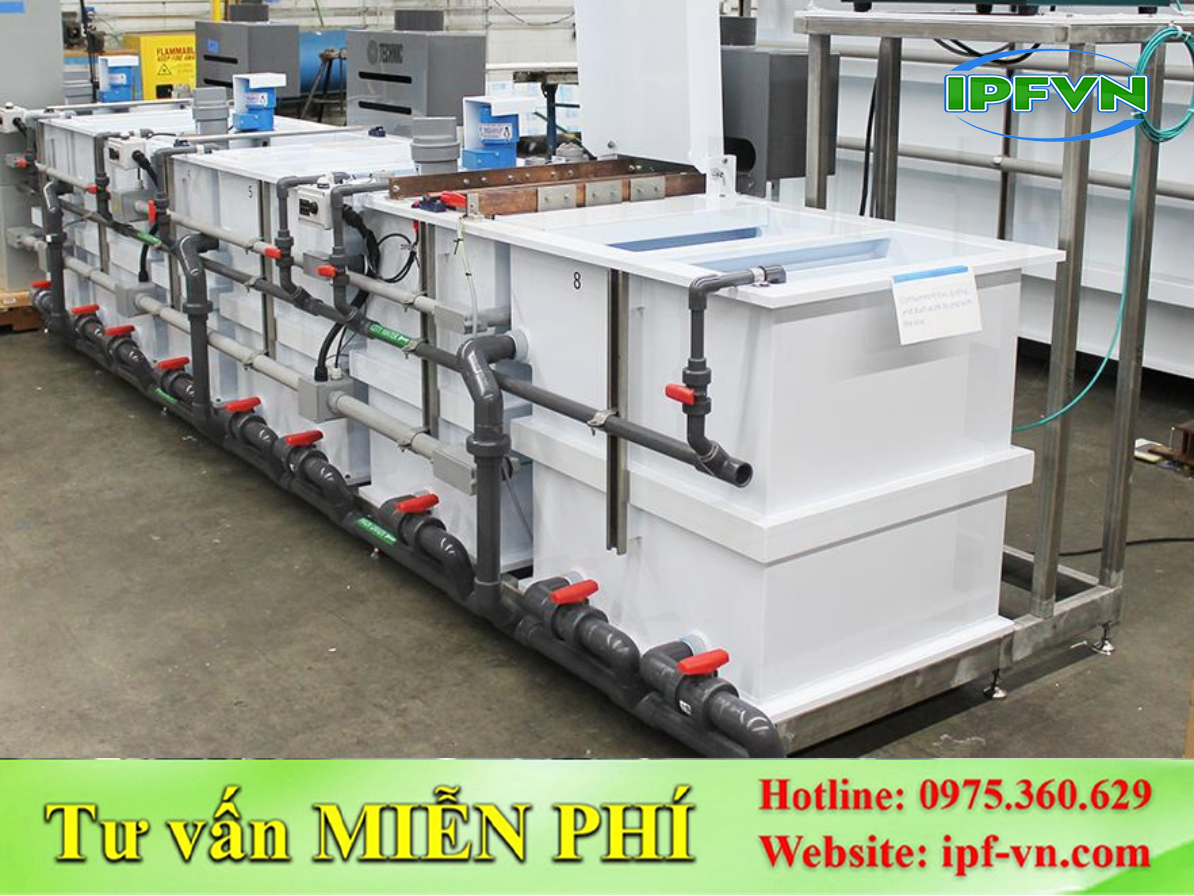

1. Vai trò của van xả đáy bể hóa chất trong hệ thống

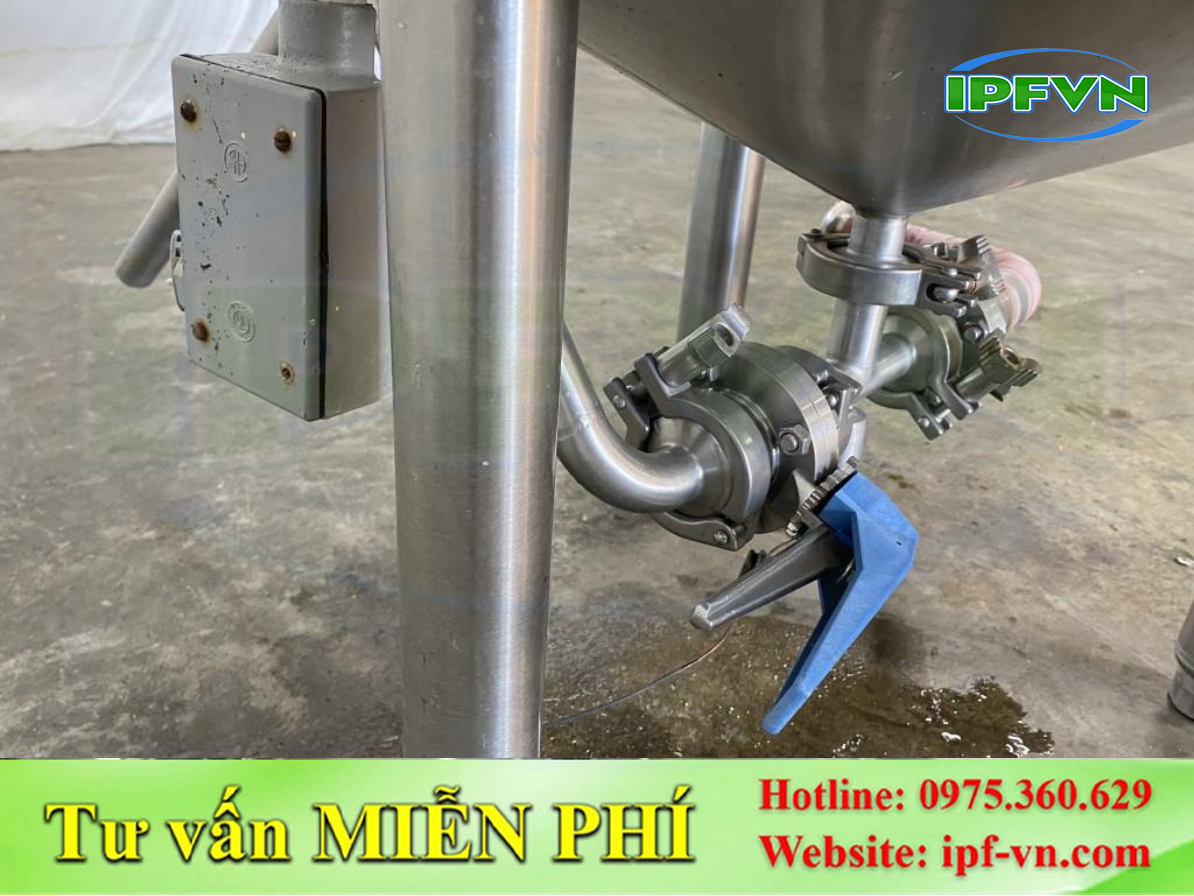

Van xả đáy được lắp tại vị trí thấp của bể hoặc đường ống nhằm kiểm soát dòng dung dịch thoát ra ngoài khi cần thay hóa chất, vệ sinh thiết bị hoặc bảo dưỡng hệ thống. Tùy theo cấu tạo bể và phương án thiết kế, van có thể được lắp trực tiếp tại đáy bể hoặc tại đường ống xả nối với điểm thấp nhất của bể.

Vai trò của van xả đáy bể hóa chất trong hệ thống

1.1. Kiểm soát quá trình xả dung dịch hóa chất

Trong quá trình vận hành, dung dịch trong bể có thể cần được tháo xả để thay mới, điều chỉnh nồng độ hoặc loại bỏ chất lỏng không còn đáp ứng yêu cầu sử dụng. Van xả đáy giúp người vận hành chủ động đóng, mở dòng chảy theo nhu cầu mà không cần tháo rời đường ống.

Đối với bể chứa hóa chất trong hệ thống xử lý khí thải, van xả đáy còn hỗ trợ loại bỏ dung dịch tuần hoàn đã sử dụng, nước rửa hoặc phần chất lỏng cần được xử lý theo quy trình của nhà máy.

Van cần có khả năng đóng kín phù hợp với đặc tính môi chất và áp suất làm việc. Nếu van không kín hoặc vật liệu bị suy giảm do ăn mòn, hóa chất có thể rò rỉ ra khu vực xung quanh, gây nguy hiểm cho người vận hành và ảnh hưởng đến thiết bị.

1.2. Hỗ trợ vệ sinh và bảo trì bể chứa

Hỗ trợ vệ sinh và bảo trì bể chứa

Sau một thời gian hoạt động, bể hóa chất có thể tích tụ cặn, sản phẩm phản ứng hoặc tạp chất. Van xả đáy tạo điều kiện tháo dung dịch trước khi tiến hành vệ sinh, kiểm tra và bảo dưỡng bể.

Để việc xả cặn hiệu quả, cần xem xét hình dạng đáy bể, vị trí đặt van và đường kính đường xả. Nếu đáy bể có nhiều góc khuất hoặc điểm đọng chất lỏng, chỉ lắp van tại vị trí thuận tiện chưa chắc đã giúp tháo hết dung dịch.

Với các bể có yêu cầu vệ sinh thường xuyên, nên thiết kế đường xả dễ tiếp cận, có không gian thao tác và thuận tiện cho việc thu gom dung dịch sau khi xả.

1.3. Tăng tính an toàn cho hệ thống tuần hoàn

Trong hệ thống tuần hoàn hóa chất, van xả đáy có thể được sử dụng để tháo dung dịch khỏi bể, đường ống hoặc một số thiết bị khi cần bảo trì. Việc bố trí van đúng vị trí giúp giảm thời gian dừng hệ thống và hạn chế thao tác tháo lắp thủ công.

Tuy nhiên, van xả đáy không thay thế các thiết bị bảo vệ khác như van cô lập, van một chiều hoặc hệ thống kiểm soát áp suất khi những thiết bị này cần thiết theo thiết kế. Đối với dung dịch độc hại, ăn mòn mạnh hoặc có nhiệt độ cao, cần xây dựng quy trình xả an toàn, có phương án thu gom và xử lý chất lỏng phù hợp.

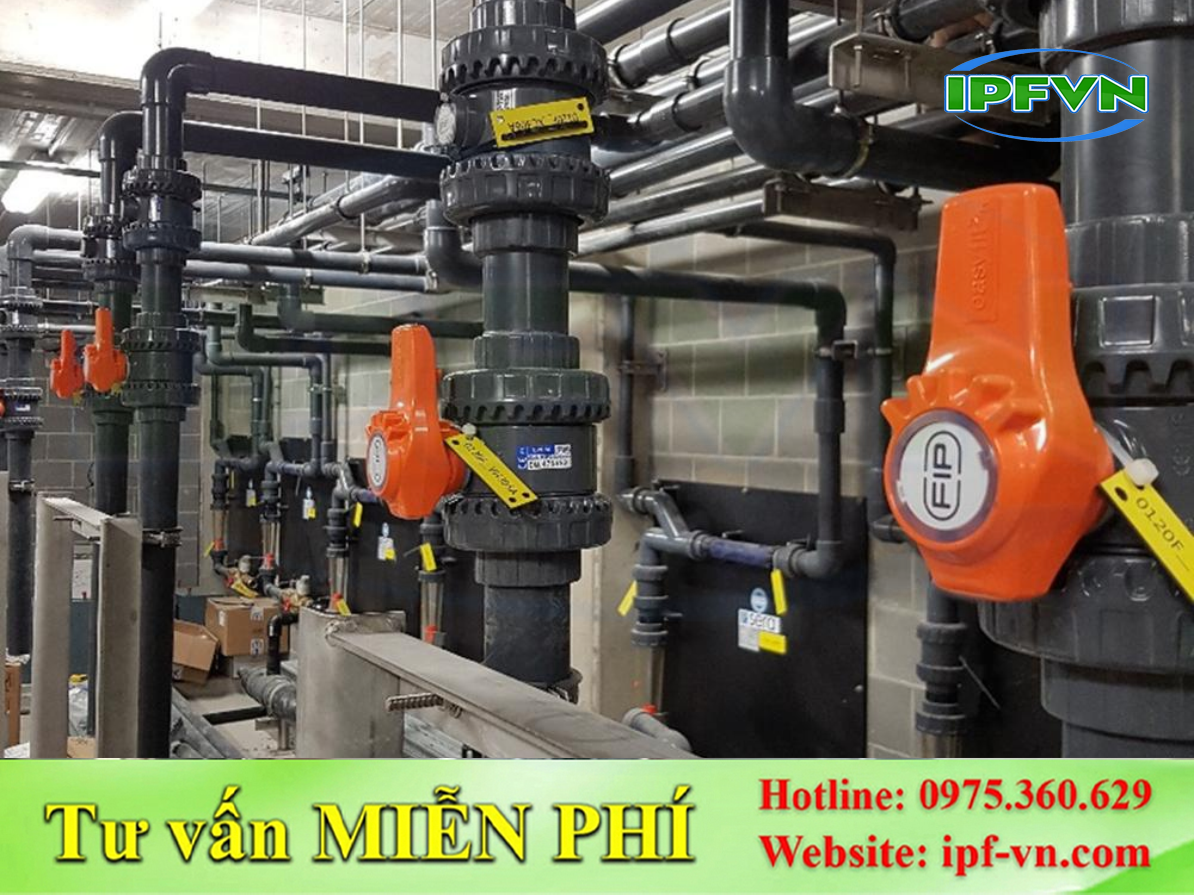

2. Chọn van xả đáy theo đặc tính hóa chất

Đặc tính hóa chất là tiêu chí đầu tiên cần xem xét khi chọn van xả đáy bể hóa chất. Loại dung dịch, nồng độ, nhiệt độ và khả năng tạo cặn đều ảnh hưởng đến tuổi thọ van cũng như độ an toàn của các vị trí tiếp xúc với môi chất.

Chọn van xả đáy theo đặc tính hóa chất

2.1. Xác định loại hóa chất và điều kiện vận hành

Trước khi chọn van, cần xác định rõ dung dịch trong bể là axit, kiềm, dung môi, nước xử lý hay hỗn hợp hóa chất. Ngoài tên hóa chất, cần cung cấp nồng độ làm việc, nhiệt độ bình thường và nhiệt độ tối đa có thể xuất hiện trong quá trình vận hành.

Một vật liệu có thể chống ăn mòn tốt với dung dịch này nhưng lại không phù hợp với dung dịch khác. Ngay cả cùng một loại hóa chất, nồng độ và nhiệt độ thay đổi cũng có thể làm thay đổi mức độ tương thích của vật liệu.

Nếu dung dịch có chứa hạt rắn, bùn hoặc cặn kết tinh, cần xem xét thêm khả năng gây tắc nghẽn và mài mòn tại cửa van. Những yếu tố này có thể ảnh hưởng đến khả năng đóng kín và độ bền của thiết bị.

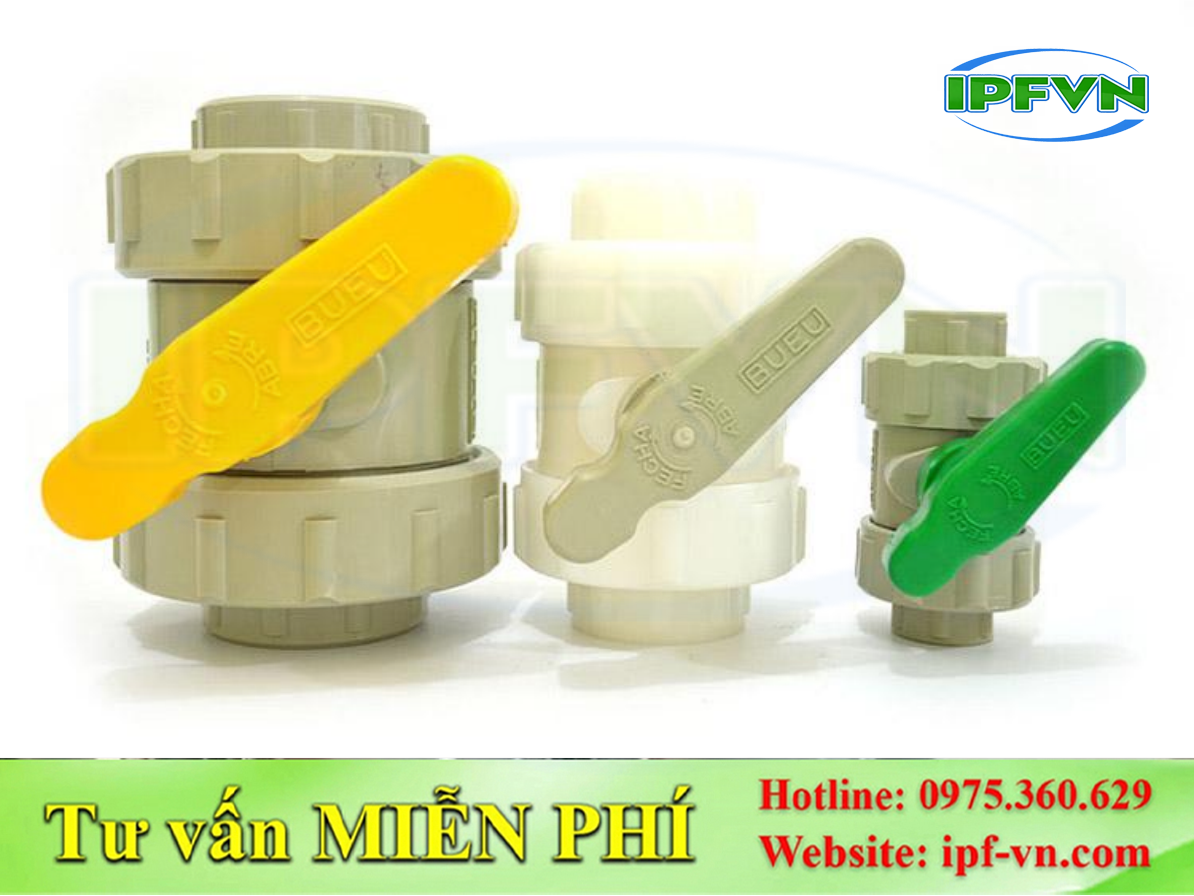

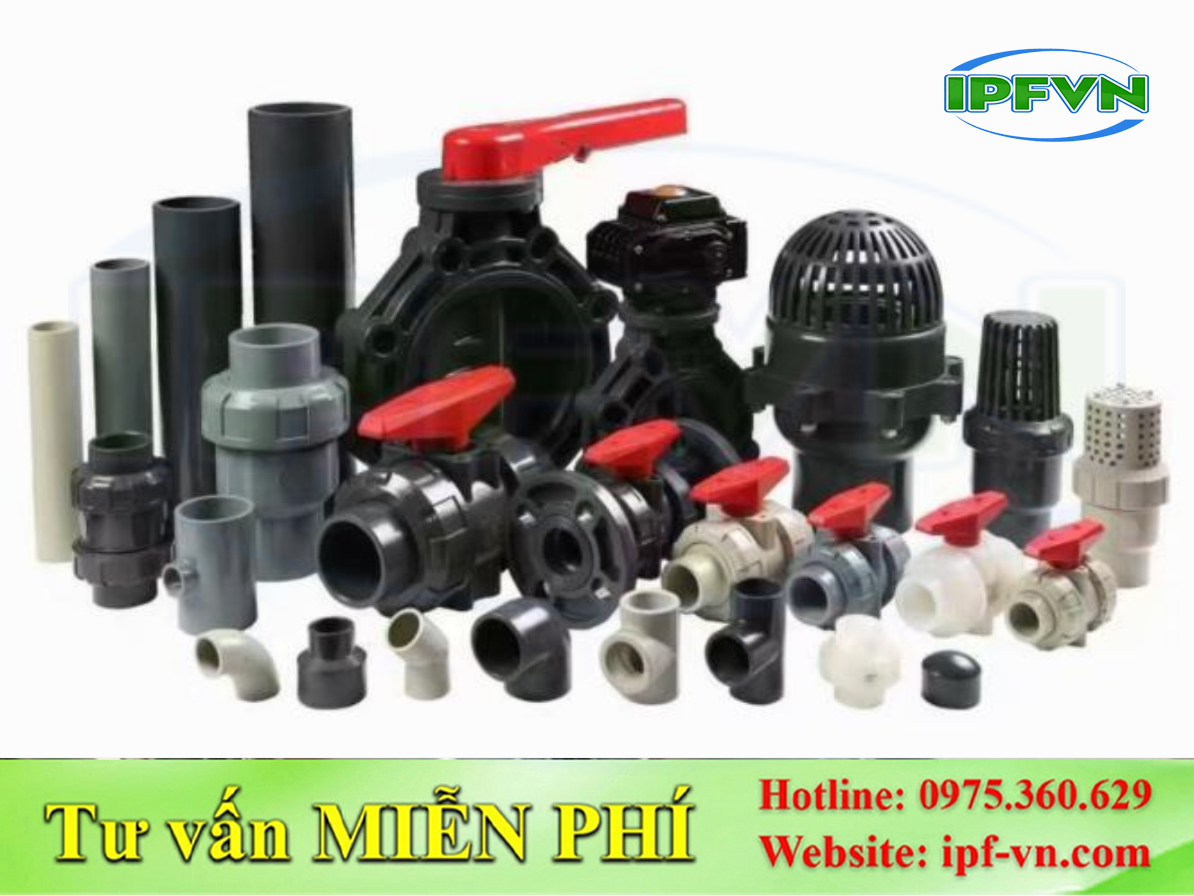

2.2. Khi nào nên sử dụng van PP hoặc PVC?

Van PP và van PVC thường được cân nhắc trong các hệ thống hóa chất có điều kiện làm việc tương thích với vật liệu nhựa. Cả hai đều có ưu điểm về khả năng chống ăn mòn đối với nhiều loại môi chất, trọng lượng tương đối nhẹ và thuận tiện trong một số phương án lắp đặt đường ống.

• Van PP: Có thể phù hợp với nhiều ứng dụng hóa chất khi vật liệu polypropylene tương thích với dung dịch, nồng độ và nhiệt độ làm việc.
• Van PVC: Thường được sử dụng trong các hệ thống đường ống nước và một số ứng dụng hóa chất phù hợp với giới hạn làm việc của vật liệu PVC.
• Các vật liệu chuyên dụng khác: Với môi chất đặc biệt, nhiệt độ cao hoặc yêu cầu vận hành nghiêm ngặt, có thể cần xem xét PVDF, vật liệu lót chống ăn mòn hoặc vật liệu khác theo khuyến nghị của nhà sản xuất.

Khi nào nên sử dụng van PP hoặc PVC?

Không nên mặc định van PP luôn tốt hơn van PVC hoặc ngược lại. Việc lựa chọn cần căn cứ vào bảng tương thích hóa học, áp suất và nhiệt độ cho phép của từng sản phẩm.

Ngoài thân van, cần kiểm tra vật liệu gioăng, đệm kín và các chi tiết tiếp xúc trực tiếp với hóa chất. Nếu các bộ phận này không tương thích, van vẫn có thể bị rò rỉ dù thân van có khả năng chống ăn mòn tốt.

2.3. Lưu ý với dung dịch có cặn hoặc khả năng kết tinh

Một số dung dịch tuần hoàn có thể tạo cặn khi nhiệt độ thay đổi, nồng độ tăng hoặc hóa chất phản ứng với tạp chất trong bể. Cặn tích tụ tại cửa xả có thể làm giảm lưu lượng, khiến van khó đóng mở hoặc gây mất kín.

Trong trường hợp này, nên đánh giá kích thước cửa van, hình dạng đường xả và khả năng tiếp cận để vệ sinh. Nếu có lượng cặn đáng kể, cần xem xét giải pháp xả cặn phù hợp với cấu tạo đáy bể thay vì chỉ tăng kích thước van.

Trước khi chọn thiết bị, nên cung cấp thông tin về lượng cặn dự kiến và tần suất vệ sinh cho đơn vị tư vấn hoặc nhà cung cấp. Đây là cơ sở để lựa chọn cấu hình van phù hợp với điều kiện sử dụng thực tế.

3. Lựa chọn kích thước và kiểu kết nối của van xả đáy

Kích thước và kiểu kết nối quyết định khả năng lắp đặt, lưu lượng xả và độ kín của van. Việc chọn van theo đường kính ống hiện có là cần thiết, nhưng chưa đủ; người thiết kế còn phải xác định lưu lượng cần xả và tổn thất áp suất của toàn bộ đường dẫn.

Lựa chọn kích thước và kiểu kết nối của van xả đáy

3.1. Chọn đường kính van theo nhu cầu xả

Đường kính van thường được lựa chọn dựa trên kích thước đường ống, lưu lượng xả mong muốn và thời gian cần để tháo dung dịch khỏi bể. Nếu van quá nhỏ, quá trình xả có thể kéo dài hoặc dễ bị ảnh hưởng khi xuất hiện cặn.

Ngược lại, van quá lớn so với đường ống và nhu cầu vận hành có thể làm tăng chi phí đầu tư, chiếm nhiều không gian lắp đặt và đòi hỏi phương án kết nối phù hợp.

Khi tính toán, cần xem xét các yếu tố như:

• Dung tích bể và lượng dung dịch cần tháo.
• Thời gian xả dự kiến.
• Chênh lệch cao độ giữa mực chất lỏng và điểm xả.
• Chiều dài, đường kính và cấu hình đường ống.
• Độ nhớt của dung dịch và nguy cơ tắc nghẽn do cặn.

Đối với bể lớn hoặc hệ thống cần xả nhanh, nên tính toán thủy lực thay vì chỉ lựa chọn theo kinh nghiệm. Đồng thời, cần bảo đảm đường xả dẫn dung dịch đến khu vực thu gom an toàn.

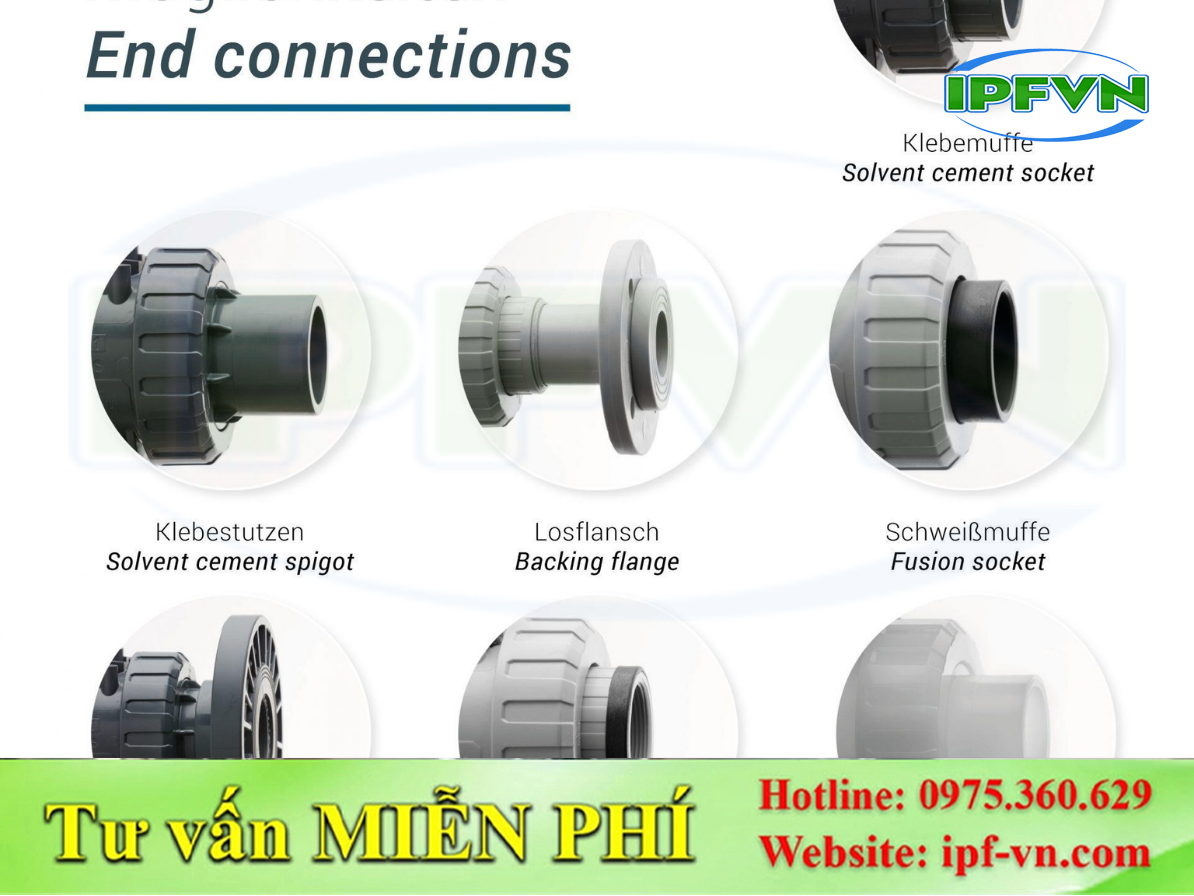

3.2. Lựa chọn kiểu kết nối phù hợp

Lựa chọn kiểu kết nối phù hợp

Van xả đáy có thể sử dụng các kiểu kết nối khác nhau tùy theo thiết kế đường ống và yêu cầu bảo trì. Một số kiểu thường gặp gồm kết nối ren, kết nối mặt bích hoặc kết nối dán keo đối với các dòng van nhựa được thiết kế cho phương pháp này.

• Kết nối ren: Thuận tiện với một số đường ống kích thước nhỏ, nhưng cần kiểm tra đúng tiêu chuẩn ren và giới hạn áp suất.
• Kết nối mặt bích: Phù hợp với các hệ thống cần tháo lắp, kiểm tra hoặc thay thế van thuận tiện.
• Kết nối dán keo: Có thể sử dụng với hệ thống ống nhựa tương thích, nếu loại van và đường ống được thiết kế cho phương pháp kết nối này.

Không nên ghép các chi tiết chỉ vì chúng có kích thước danh nghĩa tương tự. Cần kiểm tra tiêu chuẩn kết nối, kích thước thực tế, vật liệu đường ống, gioăng và yêu cầu lắp đặt của nhà sản xuất.

3.3. Chọn kiểu van theo yêu cầu đóng mở

Tùy theo lưu lượng, đặc tính dung dịch và tần suất sử dụng, có thể cân nhắc van bi, van màng hoặc các loại van khác được thiết kế phù hợp cho đường xả.

Van bi có thao tác đóng mở nhanh và cấu tạo tương đối đơn giản, thường được sử dụng trong nhiều hệ thống đường ống hóa chất. Tuy nhiên, với dung dịch chứa cặn hoặc có yêu cầu đặc biệt về khả năng làm kín, cần kiểm tra cấu tạo bên trong và tính phù hợp của sản phẩm.

Van màng có thể là lựa chọn đáng cân nhắc trong một số ứng dụng hóa chất hoặc dung dịch có cặn, tùy thiết kế cụ thể. Khả năng làm việc còn phụ thuộc vào vật liệu màng, thân van và giới hạn áp suất, nhiệt độ.

Nếu cần điều chỉnh lưu lượng liên tục, không nên mặc định van đóng mở thông thường có thể thay thế van điều tiết chuyên dụng. Hãy xác định rõ chức năng của van là cô lập dòng chảy, xả nhanh hay điều chỉnh lưu lượng trước khi lựa chọn.

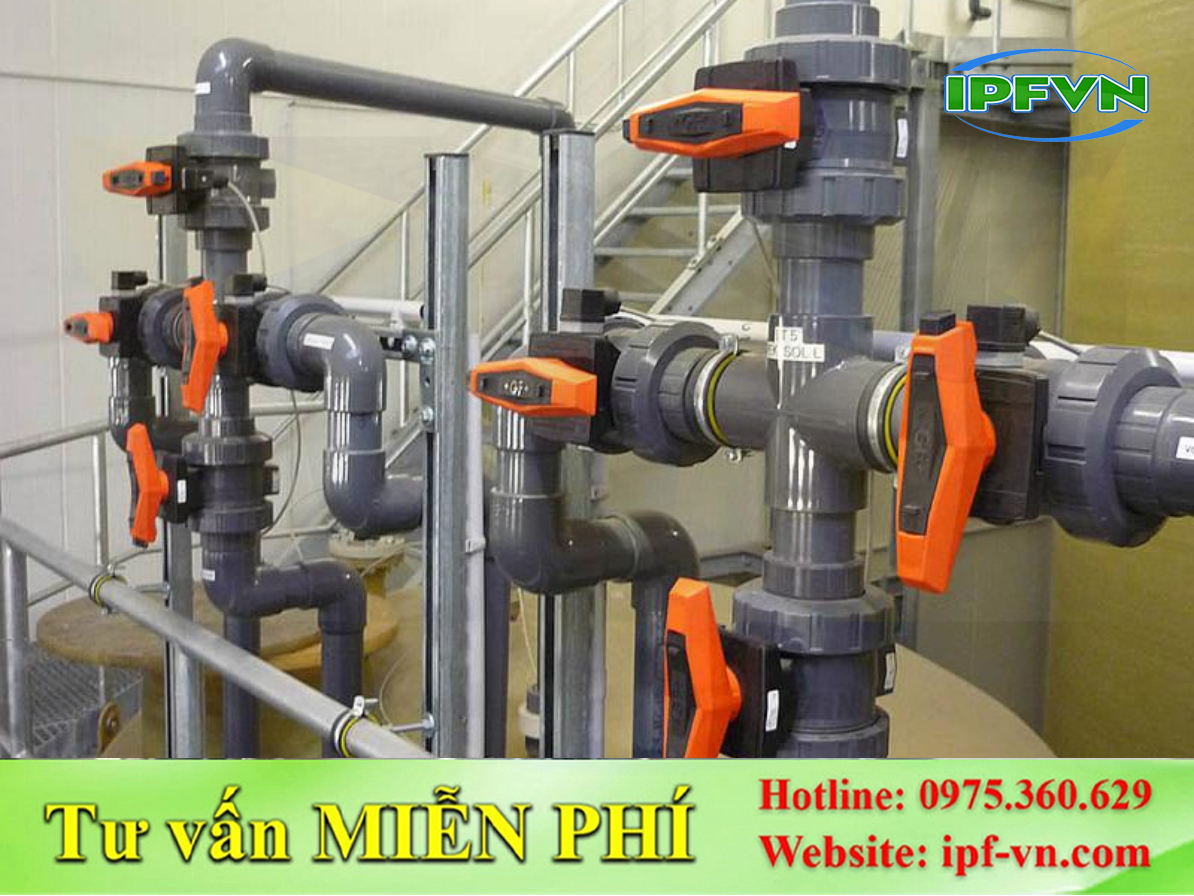

4. Xác định vị trí lắp đặt van xả đáy bể hóa chất

Vị trí lắp đặt ảnh hưởng đến khả năng tháo hết dung dịch, sự thuận tiện khi thao tác và mức độ an toàn của khu vực vận hành. Van cần được bố trí dựa trên kết cấu bể, cao độ đáy, hướng đi của đường ống và phương án thu gom hóa chất.

Xác định vị trí lắp đặt van xả đáy bể hóa chất

4.1. Ưu tiên vị trí thấp và thuận tiện thoát dung dịch

Với bể có đáy phẳng hoặc đáy nghiêng, vị trí van nên được lựa chọn sao cho dung dịch có thể chảy về điểm xả một cách thuận lợi. Nếu mục tiêu là tháo gần hết lượng chất lỏng, cần tính đến cao độ thực tế của cửa xả và hình dạng đáy bể.

Đối với bể có đáy nghiêng, cửa xả thường được bố trí tại vùng thấp nhất theo thiết kế. Với bể có kết cấu đặc biệt hoặc nhiều ngăn, có thể cần các điểm xả riêng để hạn chế chất lỏng bị giữ lại.

Đồng thời, cần xem xét khả năng chịu tải của đầu nối tại đáy bể. Van và đường ống không nên tạo tải trọng hoặc mô-men quá lớn lên thành bể, đặc biệt đối với bể nhựa.

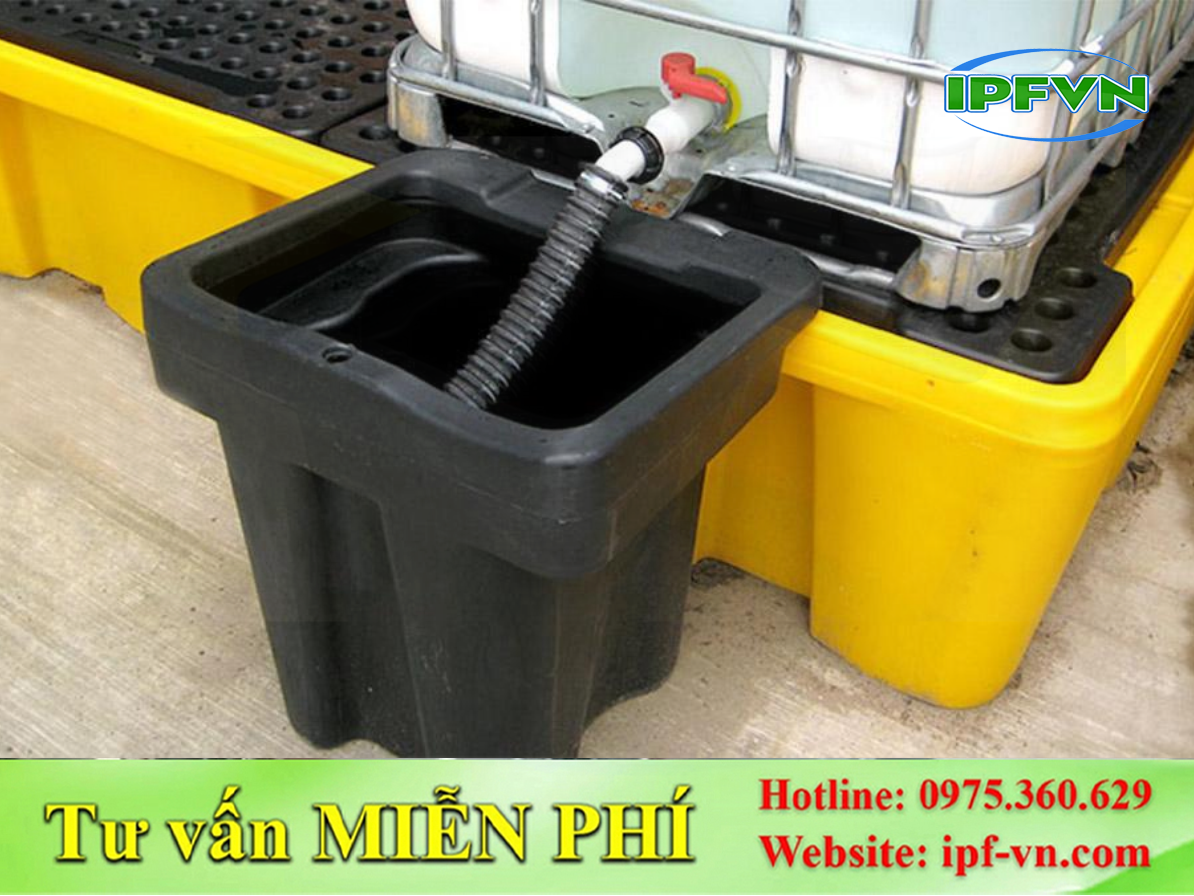

4.2. Bố trí đường xả thuận tiện cho thu gom hóa chất

Đường xả cần dẫn dung dịch đến bể thu gom, thùng chứa hoặc hệ thống xử lý phù hợp. Không nên để hóa chất thoát tự do xuống sàn hoặc khu vực có người thường xuyên qua lại.

Với hóa chất có nguy cơ gây bỏng, độc hại hoặc ăn mòn, cần bố trí khu vực thao tác đủ rộng, có phương án kiểm soát sự cố tràn và thiết bị bảo hộ theo đánh giá rủi ro của nhà máy.

Nếu đường xả nối với hệ thống kín hoặc đường ống đang chịu áp lực, cần kiểm tra điều kiện áp suất và phương án cô lập trước khi mở van. Không được xem van xả đáy là điểm xả an toàn nếu dung dịch chưa có nơi tiếp nhận phù hợp.

Bố trí đường xả thuận tiện cho thu gom hóa chất

4.3. Bảo đảm khả năng thao tác và bảo trì

Van cần nằm ở vị trí dễ tiếp cận để người vận hành có thể đóng mở, kiểm tra rò rỉ và thay thế khi cần. Tránh bố trí tay van quá sát tường, dưới kết cấu khó tiếp cận hoặc tại nơi có nguy cơ va đập cơ học.

Đối với hệ thống vận hành liên tục, có thể cân nhắc bổ sung van cô lập hoặc đầu nối tháo lắp phù hợp để thuận tiện bảo dưỡng. Phương án cụ thể phải được thiết kế sao cho việc cô lập không gây mất an toàn hoặc làm gián đoạn những công đoạn quan trọng khác.

Trước khi đưa hệ thống vào sử dụng, nên kiểm tra hướng lắp đặt, độ chắc chắn của giá đỡ, khả năng thao tác và độ kín của các mối nối theo quy trình nghiệm thu phù hợp.

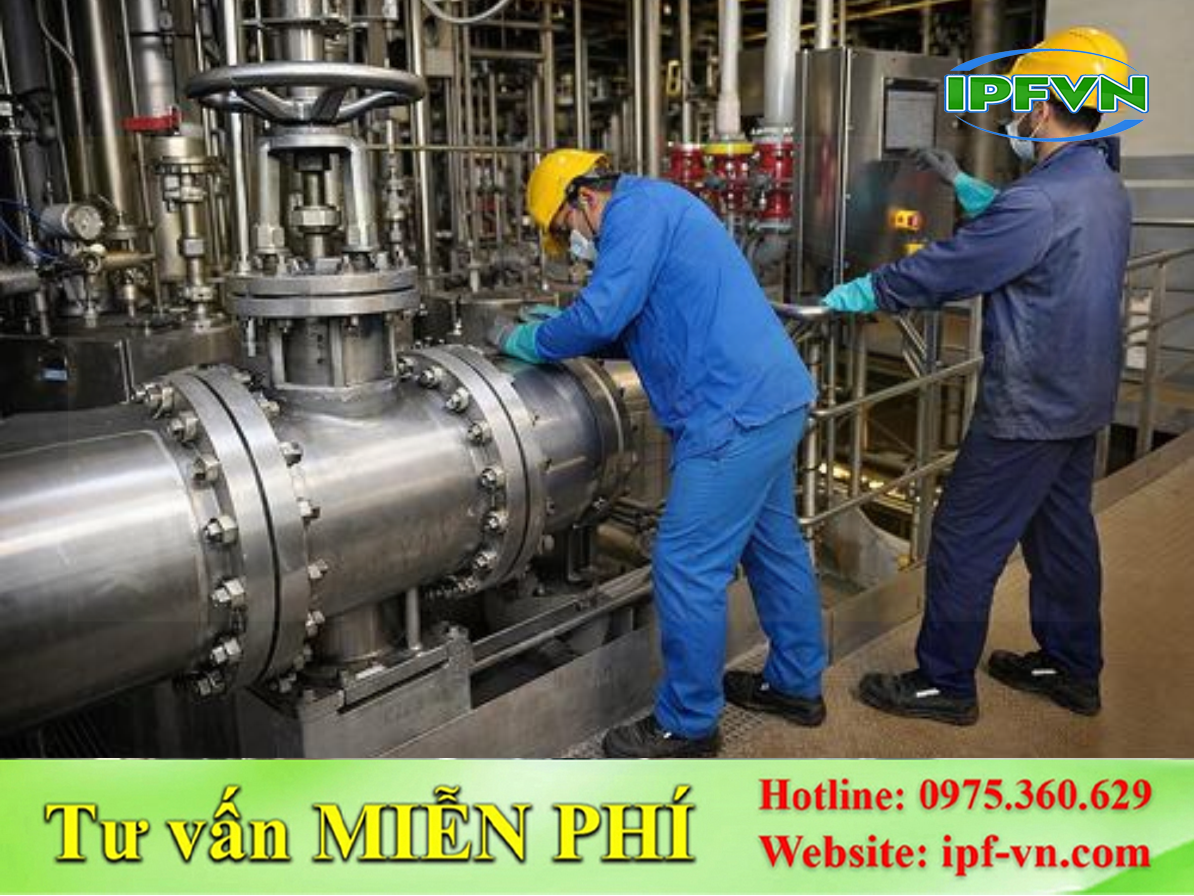

5. Kiểm tra, bảo trì và những lỗi cần tránh khi sử dụng van xả đáy

Kiểm tra định kỳ giúp phát hiện sớm các dấu hiệu hư hỏng và duy trì khả năng đóng kín của van. Tần suất kiểm tra phụ thuộc vào loại hóa chất, điều kiện làm việc, số lần đóng mở và khuyến nghị của nhà sản xuất.

Kiểm tra, bảo trì và những lỗi cần tránh khi sử dụng van xả đáy

5.1. Kiểm tra độ kín và tình trạng vật liệu

Trong quá trình sử dụng, cần quan sát thân van, đầu nối, gioăng và khu vực quanh tay van để phát hiện rò rỉ, nứt hoặc biến dạng. Với van nhựa, cần đặc biệt chú ý các dấu hiệu lão hóa vật liệu do hóa chất, nhiệt độ hoặc tác động cơ học.

Nếu phát hiện rò rỉ, cần xác định nguyên nhân trước khi tiếp tục vận hành. Không nên siết chặt hoặc tháo lắp van khi đường ống còn áp lực hoặc vẫn chứa hóa chất nguy hiểm.

Đối với hệ thống quan trọng, nên lưu lại lịch sử kiểm tra, thay thế gioăng và các lần sửa chữa. Hồ sơ này giúp xác định xu hướng hư hỏng và điều chỉnh kế hoạch bảo trì phù hợp.

5.2. Kiểm tra khả năng đóng mở và tình trạng tắc nghẽn

Van cần được kiểm tra khả năng vận hành theo quy trình bảo trì của nhà sản xuất. Nếu tay van bị cứng, đóng mở không hết hành trình hoặc lưu lượng xả giảm, nguyên nhân có thể liên quan đến cặn bám, hư hỏng bộ phận làm kín hoặc tắc nghẽn đường ống.

Không nên cố dùng lực quá lớn để xoay tay van vì có thể làm hỏng cơ cấu vận hành hoặc gây nứt thân van. Với dung dịch có khả năng kết tinh, cần xây dựng quy trình vệ sinh phù hợp để hạn chế cặn tích tụ tại cửa xả.

Trước khi tháo van để kiểm tra, phải cô lập hệ thống, xả áp, tháo dung dịch theo quy trình an toàn và xác nhận điều kiện làm việc cho phép. Việc súc rửa phải sử dụng chất lỏng tương thích với hóa chất còn tồn dư và vật liệu của hệ thống.

5.3. Những lỗi phổ biến khi chọn van xả đáy

Những lỗi phổ biến khi chọn van xả đáy

Một số lỗi thường gặp có thể khiến van nhanh hỏng hoặc gây khó khăn khi vận hành:

• Chọn van theo kích thước đường ống mà không xem xét lưu lượng và thời gian xả.
• Không kiểm tra khả năng tương thích của thân van, gioăng và các chi tiết làm kín.
• Sử dụng van vượt quá giới hạn áp suất hoặc nhiệt độ được nhà sản xuất công bố.
• Chọn kiểu kết nối không tương thích với đường ống hiện có.
• Lắp van ở vị trí không phải điểm thấp phù hợp, khiến dung dịch vẫn đọng trong bể.
• Bỏ qua phương án thu gom hóa chất và điều kiện an toàn khi xả.
• Không kiểm tra định kỳ, để cặn bám hoặc hư hỏng kéo dài đến khi xảy ra rò rỉ.

Để tránh các vấn đề trên, doanh nghiệp nên cung cấp đầy đủ thông tin về bể chứa, hóa chất, điều kiện vận hành và đường ống cho nhà cung cấp. Việc lựa chọn dựa trên thông số thực tế sẽ giúp thiết bị phù hợp hơn, đồng thời giảm chi phí thay thế và thời gian dừng hệ thống.

6. Kết luận: Chọn van xả đáy bể hóa chất phù hợp và an toàn

Lựa chọn van xả đáy bể hóa chất cần dựa trên năm yếu tố chính: đặc tính hóa chất, kích thước van, kiểu kết nối, vị trí lắp đặt và yêu cầu kiểm tra bảo trì. Mỗi yếu tố đều ảnh hưởng đến khả năng xả dung dịch, độ kín và tuổi thọ của thiết bị.

Van PP và PVC có thể là giải pháp phù hợp cho nhiều ứng dụng khi vật liệu tương thích với môi chất và đáp ứng giới hạn áp suất, nhiệt độ làm việc. Tuy nhiên, cần kiểm tra cả vật liệu gioăng, cấu tạo van và tiêu chuẩn kết nối trước khi quyết định sử dụng.

Trước khi đặt mua, doanh nghiệp nên xác định rõ loại hóa chất, nồng độ, nhiệt độ, kích thước đường ống, lưu lượng xả mong muốn và điều kiện lắp đặt. Kết hợp lựa chọn đúng thiết bị với quy trình vận hành an toàn và kiểm tra định kỳ sẽ giúp hệ thống bể chứa, đường ống và tuần hoàn hóa chất hoạt động ổn định, giảm nguy cơ rò rỉ và tối ưu chi phí sử dụng lâu dài.



---
