Tê Chia Nhánh Đường Ống Công Nghiệp: Cách Chọn Cấu Hình Phù Hợp

Tê chia nhánh đường ống là phụ kiện quan trọng trong các hệ thống dẫn khí, dẫn nước và vận chuyển hóa chất công nghiệp, giúp phân chia hoặc kết nối dòng lưu chất giữa đường ống chính và các nhánh phụ. Việc lựa chọn đúng cấu hình tê không chỉ ảnh hưởng đến khả năng phân phối lưu lượng mà còn quyết định tổn thất áp suất, độ kín của hệ thống và sự thuận tiện khi lắp đặt. Vậy cần dựa vào những tiêu chí nào để chọn tê chia nhánh đường ống phù hợp? Bài viết dưới đây sẽ phân tích các yếu tố quan trọng như số nhánh, kích thước, hướng dòng, kiểu kết nối và ứng dụng thực tế, đồng thời đề cập đến tê PP trong các hệ thống công nghiệp có yêu cầu kháng hóa chất.

1. Tê chia nhánh đường ống là gì? Vai trò trong hệ thống công nghiệp

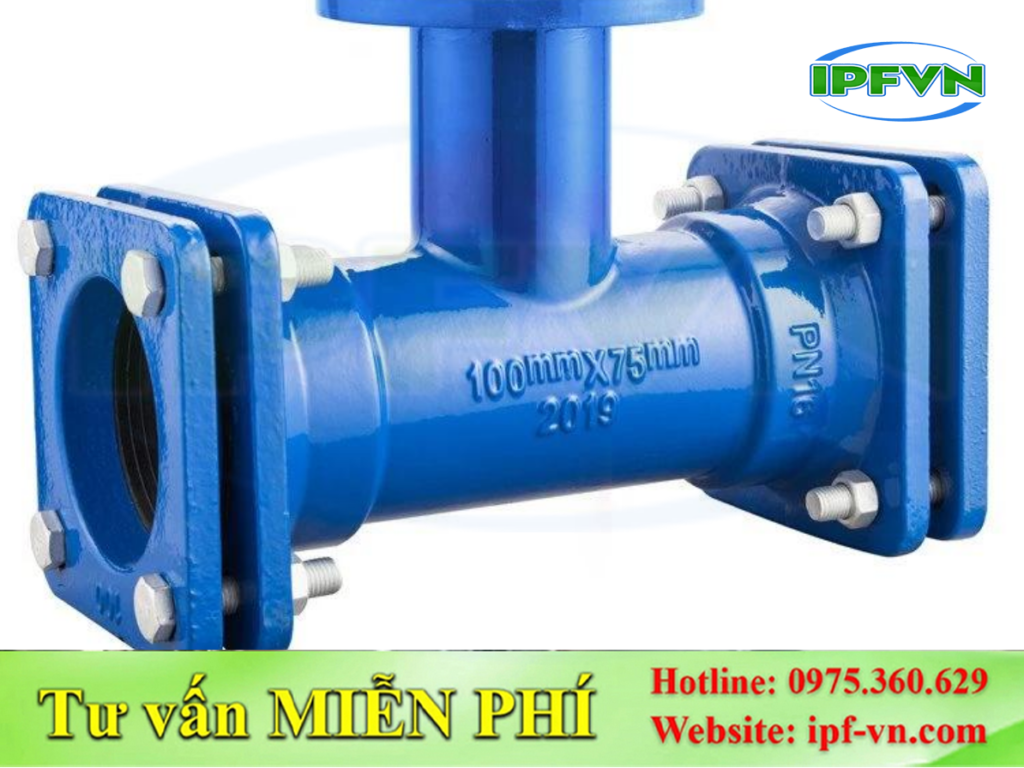

Tê chia nhánh đường ống là gì? Vai trò trong hệ thống công nghiệp

Tê chia nhánh đường ống là phụ kiện có cấu tạo gồm một đường dẫn chính và một nhánh kết nối, cho phép phân phối dòng lưu chất đến nhiều vị trí hoặc hợp nhất các tuyến ống theo thiết kế. Phụ kiện này được sử dụng trong hệ thống cấp thoát nước, thông gió, hút khí và các dây chuyền vận chuyển hóa chất.

Tùy theo vật liệu và cấu tạo, tê đường ống có thể được sản xuất từ nhựa PP, PVC, thép hoặc inox. Trong đó, tê PP thường được cân nhắc cho những hệ thống cần khả năng chống ăn mòn và tương thích với một số loại hóa chất nhất định.

Việc chọn đúng tê chia nhánh mang lại nhiều lợi ích:

• Phân phối lưu chất đến các nhánh theo sơ đồ thiết kế.
• Hỗ trợ bố trí đường ống gọn gàng, tiết kiệm không gian lắp đặt.
• Hạn chế các điểm nối không cần thiết trên hệ thống.
• Tạo điều kiện thuận lợi cho việc kiểm tra, bảo trì và mở rộng đường ống.

Tuy nhiên, phụ kiện cần được lựa chọn đồng bộ với vật liệu ống, điều kiện vận hành và yêu cầu kỹ thuật của toàn hệ thống.

2. Cách chọn tê chia nhánh đường ống theo số nhánh và kích thước

Số nhánh và kích thước là hai tiêu chí cơ bản khi xác định cấu hình tê. Nếu lựa chọn không phù hợp, hệ thống có thể khó lắp đặt, phân phối lưu lượng không như mong muốn hoặc phát sinh chi phí điều chỉnh trong quá trình thi công.

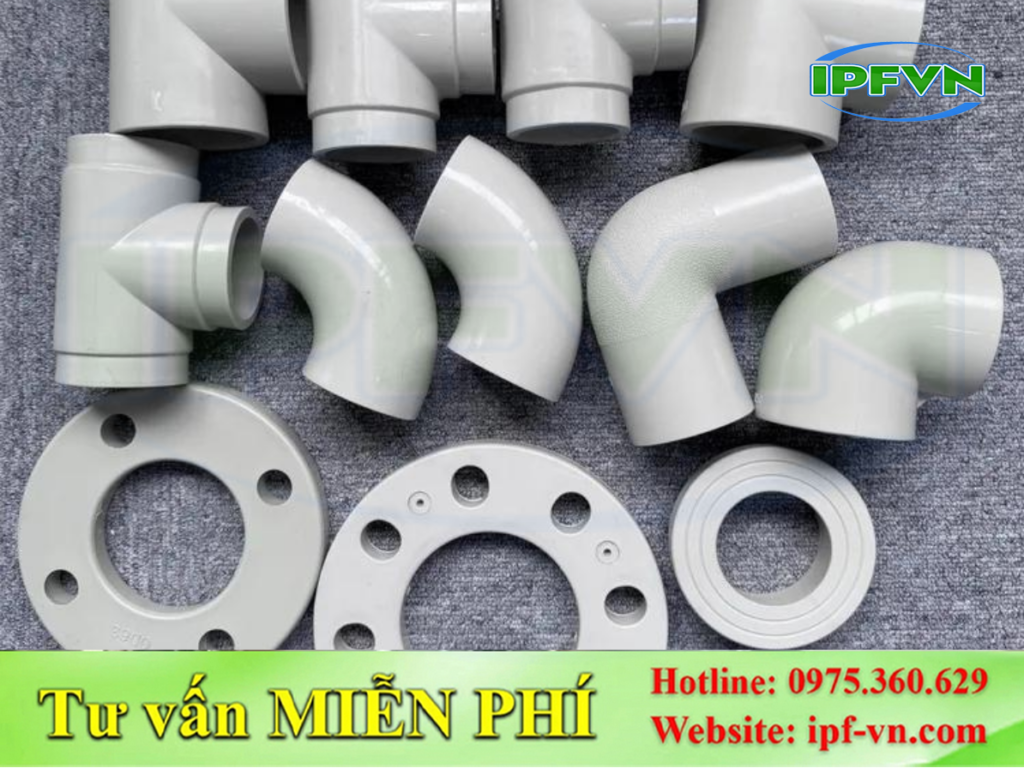

Cách chọn tê chia nhánh đường ống theo số nhánh và kích thước

2.1. Lựa chọn số nhánh theo nhu cầu phân phối lưu chất

Trước tiên, cần xác định hệ thống cần phân chia dòng lưu chất đến bao nhiêu tuyến ống. Với cấu hình tê thông dụng, một nhánh phụ được kết nối với đường ống chính. Nếu cần phân phối đến nhiều vị trí, có thể bố trí nhiều tê tại các điểm khác nhau hoặc lựa chọn cụm phụ kiện theo thiết kế.

Khi xác định số lượng và vị trí tê, cần cân nhắc:

• Số điểm cần cấp hoặc thu gom lưu chất.
• Lưu lượng yêu cầu tại từng nhánh.
• Khoảng cách giữa các vị trí kết nối.
• Khả năng cân bằng lưu lượng giữa các tuyến.
• Không gian dành cho lắp đặt và bảo trì.

Đối với hệ thống hút khí công nghiệp, mỗi nhánh có thể kết nối với chụp hút hoặc thiết bị thu gom riêng. Khi đó, việc bố trí tê phải đi cùng phương án tính toán lưu lượng và tổn thất áp suất để bảo đảm các điểm hút hoạt động hiệu quả.

2.2. Chọn kích thước tê phù hợp với đường kính ống

Kích thước tê cần tương thích với đường kính đường ống chính và các nhánh kết nối. Tùy thiết kế, tê có thể có các đầu nối cùng kích thước hoặc cấu hình giảm kích thước để kết nối đường ống chính lớn với nhánh nhỏ hơn.

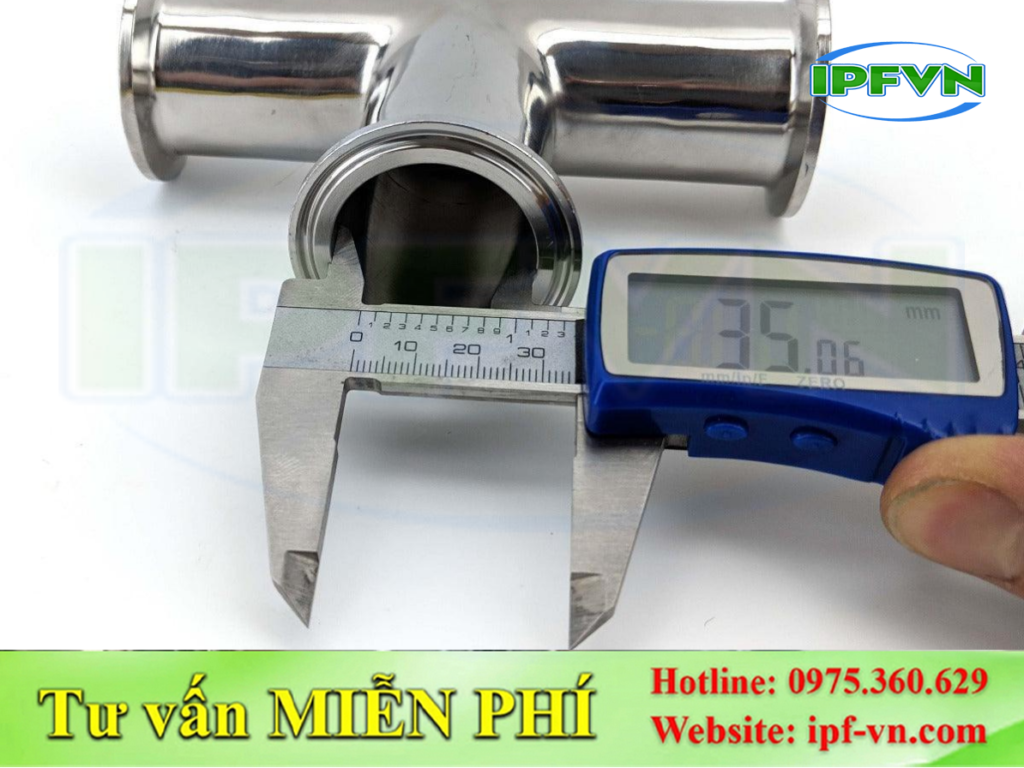

Chọn kích thước tê phù hợp với đường kính ống

Khi lựa chọn, nên kiểm tra đường kính danh nghĩa, kích thước thực tế, chiều dày thành ống và tiêu chuẩn kết nối. Không nên chỉ dựa vào hình dáng bên ngoài vì các sản phẩm có đường kính danh nghĩa tương tự vẫn có thể khác nhau về tiêu chuẩn hoặc phương pháp lắp ghép.

Đối với đường ống dẫn khí, kích thước nhánh cần được xác định dựa trên lưu lượng và vận tốc khí thiết kế. Với đường ống dẫn chất lỏng, cần xem xét thêm lưu lượng, áp suất và đặc tính lưu chất. Nếu hệ thống có nhiều nhánh, việc tính toán tổng thể sẽ giúp tránh tình trạng một nhánh nhận quá nhiều lưu lượng trong khi nhánh khác không đáp ứng nhu cầu.

3. Chọn hướng dòng và cấu hình tê chia nhánh

Ngoài số nhánh và kích thước, hướng dòng cũng ảnh hưởng đến cách dòng lưu chất đi qua phụ kiện. Cấu hình phù hợp sẽ giúp đường ống bố trí thuận tiện hơn và hạn chế tổn thất áp suất không cần thiết.

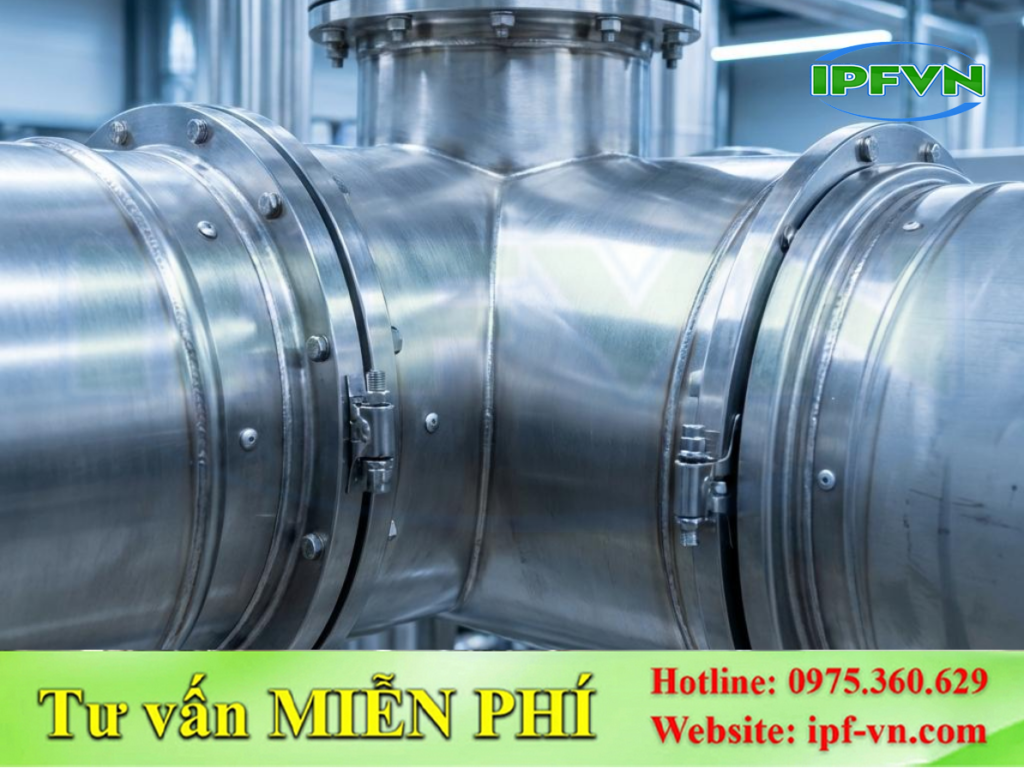

Chọn hướng dòng và cấu hình tê chia nhánh

3.1. Tê nhánh vuông góc và tê chia nhánh theo hướng dòng

Tê thông dụng thường có nhánh phụ vuông góc với đường ống chính, phù hợp với nhiều hệ thống cần tạo điểm rẽ nhánh theo góc 90 độ. Cấu hình này dễ nhận biết và thuận tiện khi bố trí đường ống theo dạng mạng lưới.

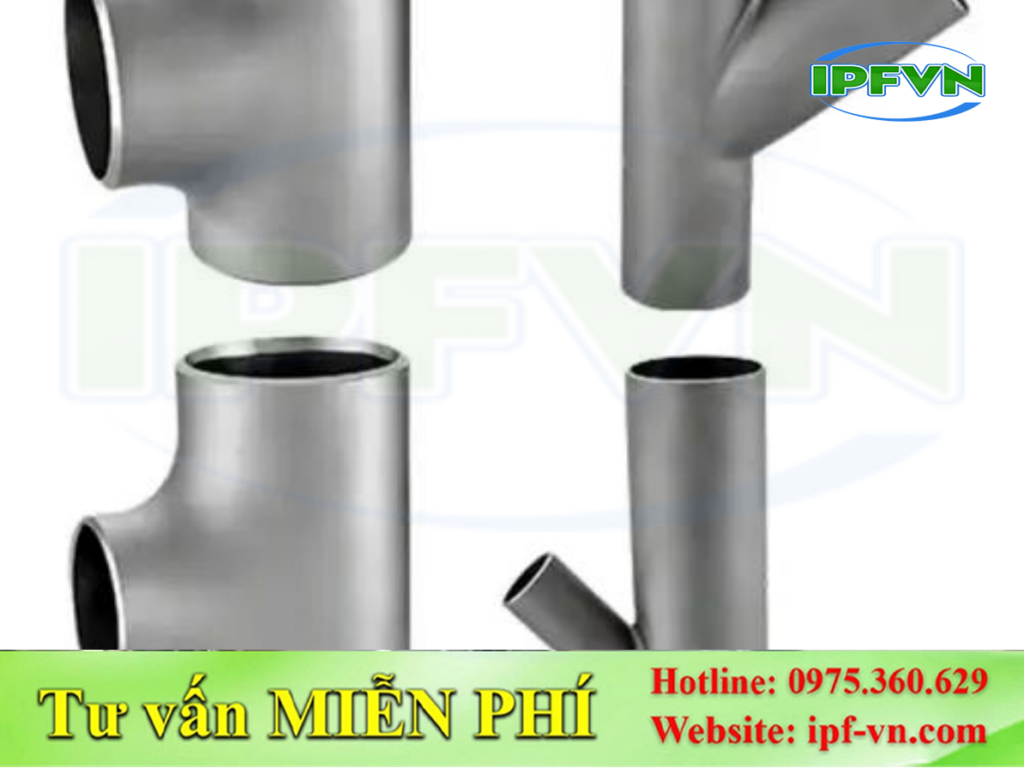

Tê nhánh vuông góc và tê chia nhánh theo hướng dòng

Trong một số hệ thống, hướng rẽ nhánh cần được lựa chọn dựa trên mặt bằng thi công và đặc điểm dòng chảy. Nếu yêu cầu chuyển hướng khác với cấu hình tê tiêu chuẩn, có thể cần kết hợp thêm co, cút hoặc phụ kiện chuyên dụng.

Khi thiết kế, cần tránh bố trí quá nhiều điểm rẽ hoặc thay đổi hướng đột ngột nếu không cần thiết. Các vị trí này có thể làm tăng tổn thất áp suất và ảnh hưởng đến hiệu suất vận hành, đặc biệt trong hệ thống hút khí có nhiều nhánh.

3.2. Những yếu tố cần xem xét khi bố trí hướng nhánh

Hướng nhánh nên được xác định ngay từ giai đoạn thiết kế để hạn chế việc cắt nối hoặc điều chỉnh đường ống tại công trường. Các yếu tố cần xem xét gồm hướng đi của tuyến ống, vị trí thiết bị, khoảng trống lắp đặt và khả năng tiếp cận khi bảo trì.

Đối với hệ thống dẫn khí hoặc hút khí thải, nên bố trí đường ống theo hướng thuận tiện cho dòng khí và cân bằng lưu lượng giữa các nhánh. Với hệ thống có chất lỏng ngưng tụ, cần xem xét độ dốc, vị trí thoát nước và khả năng tích tụ lưu chất tại các điểm nối.

Ngoài ra, cần bảo đảm tê và đường ống được đỡ chắc chắn. Không nên để tải trọng của các tuyến ống dài hoặc rung động từ thiết bị truyền trực tiếp lên mối nối, vì điều này có thể làm giảm độ bền và tăng nguy cơ rò rỉ.

4. Kiểu kết nối và vật liệu tê đường ống công nghiệp

Kiểu kết nối quyết định cách tê được lắp với đường ống, trong khi vật liệu ảnh hưởng đến khả năng chịu áp suất, nhiệt độ và môi trường hóa chất. Hai yếu tố này cần được lựa chọn đồng bộ để bảo đảm hệ thống vận hành ổn định.

Kiểu kết nối và vật liệu tê đường ống công nghiệp

4.1. Các kiểu kết nối tê phổ biến

Tùy vật liệu và thiết kế, tê chia nhánh có thể sử dụng phương pháp hàn nhiệt, dán keo chuyên dụng, kết nối ren hoặc mặt bích. Mỗi phương pháp có yêu cầu kỹ thuật và phạm vi ứng dụng riêng.

• Hàn nhiệt: Thường được sử dụng với các hệ thống ống nhựa tương thích, tạo mối nối liền khối khi được thực hiện đúng quy trình.
• Kết nối ren: Thuận tiện cho một số hệ thống có kích thước nhỏ hoặc cần tháo lắp, nhưng phải bảo đảm đúng tiêu chuẩn ren và khả năng kín khít.
• Kết nối mặt bích: Phù hợp với những vị trí cần tháo rời để kiểm tra, vệ sinh hoặc bảo trì.
• Dán keo chuyên dụng: Chỉ áp dụng với vật liệu và hệ thống được thiết kế tương thích với loại keo sử dụng.

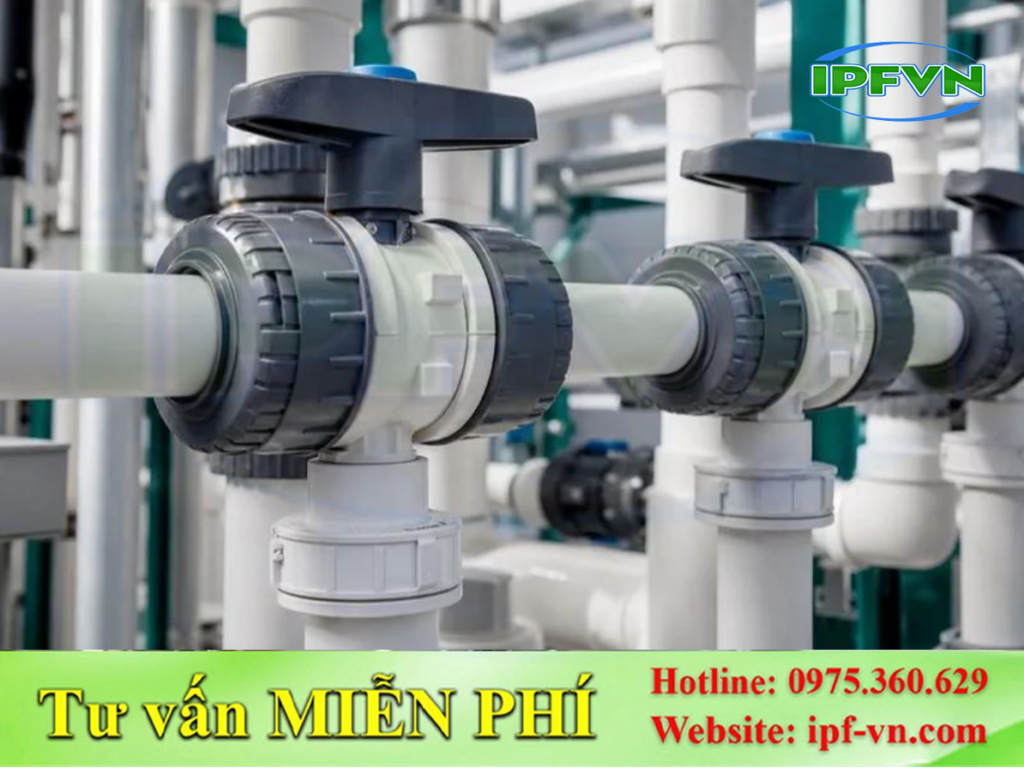

Các kiểu kết nối tê phổ biến

Khi chọn kiểu kết nối, cần kiểm tra áp suất làm việc, nhiệt độ, đặc tính lưu chất và điều kiện bảo trì. Với hệ thống chứa hóa chất, vật liệu làm kín và phụ kiện kết nối cũng phải có khả năng tương thích phù hợp.

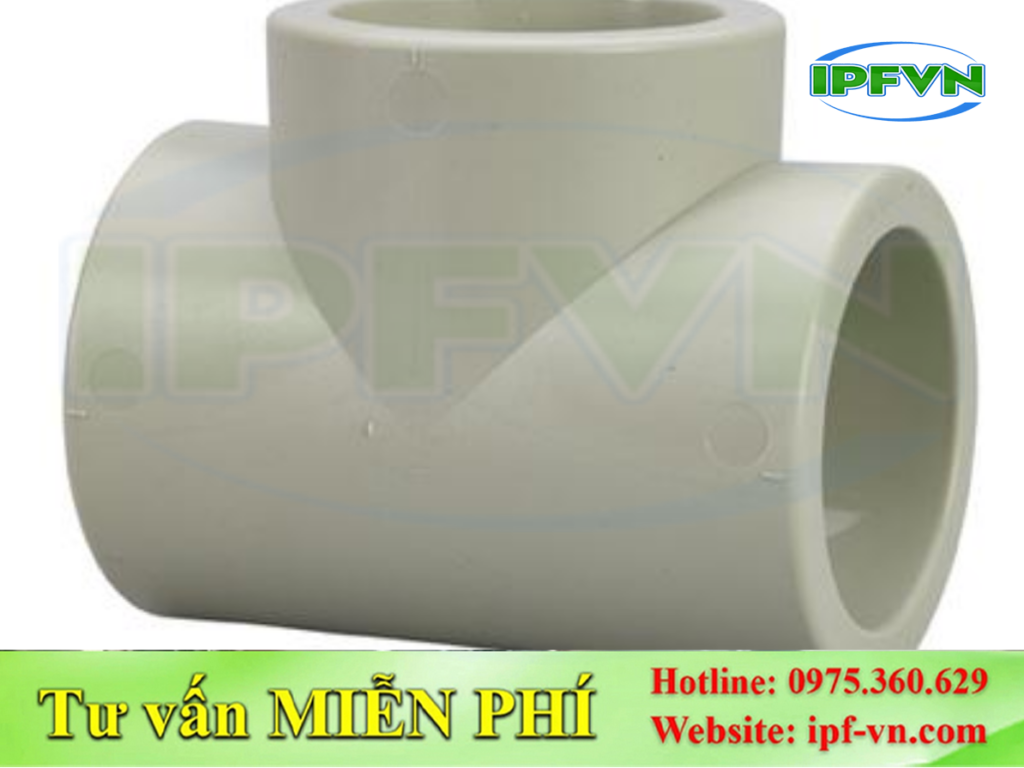

4.2. Khi nào nên sử dụng tê PP?

Tê PP là phụ kiện làm từ polypropylene, thường được cân nhắc trong hệ thống đường ống có yêu cầu kháng ăn mòn và trọng lượng nhẹ. Vật liệu này có thể phù hợp với một số hệ thống dẫn hóa chất, xử lý nước hoặc hút khí công nghiệp, tùy theo loại hóa chất và điều kiện vận hành cụ thể.

Một số lợi ích đáng chú ý của tê PP gồm:

• Không bị gỉ sét như các vật liệu kim loại thông thường.
• Có khả năng kháng nhiều loại axit, kiềm và hóa chất nhất định.
• Trọng lượng nhẹ, hỗ trợ vận chuyển và lắp đặt.
• Có thể kết nối với đường ống PP tương thích bằng phương pháp hàn nhiệt hoặc phụ kiện phù hợp.

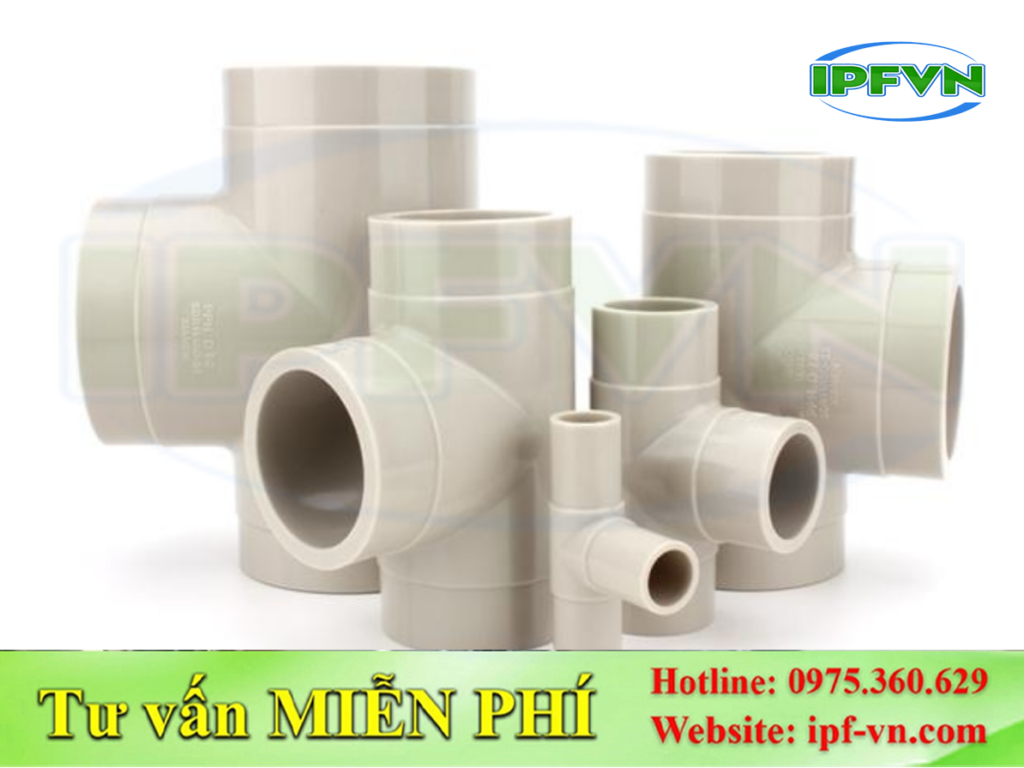

Khi nào nên sử dụng tê PP?

Dù vậy, không nên mặc định tê PP phù hợp với mọi môi trường hóa chất. Cần kiểm tra tính tương thích vật liệu, giới hạn nhiệt độ, áp suất làm việc và yêu cầu cơ học của hệ thống. Đồng thời, nên chọn tê có cùng hệ vật liệu và tiêu chuẩn kết nối với đường ống để hạn chế sai lệch khi thi công.

5. Ứng dụng thực tế và lưu ý khi lắp đặt tê chia nhánh đường ống

Tê chia nhánh được sử dụng trong nhiều hệ thống công nghiệp, từ mạng lưới cấp nước đến đường ống hút khí và vận chuyển hóa chất. Tuy nhiên, mỗi ứng dụng có yêu cầu riêng về vật liệu, cấu hình và phương pháp kết nối.

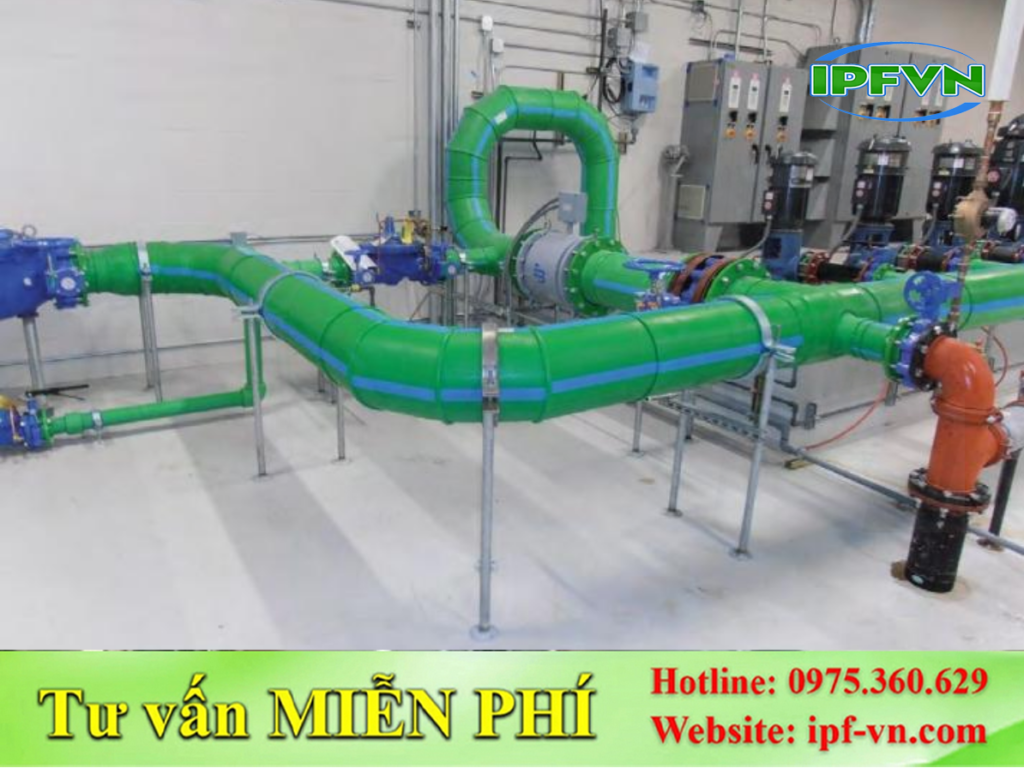

Ứng dụng thực tế và lưu ý khi lắp đặt tê chia nhánh đường ống

Trong hệ thống cấp thoát nước, tê giúp phân phối dòng nước đến các khu vực hoặc thiết bị khác nhau. Trong hệ thống thông gió và hút khí, phụ kiện được sử dụng để kết nối các nhánh hút với tuyến ống chính. Đối với hệ thống hóa chất, tê PP có thể là lựa chọn phù hợp khi đáp ứng yêu cầu kháng hóa chất và điều kiện vận hành.

Để lắp đặt và sử dụng hiệu quả, cần lưu ý:

• Kiểm tra kích thước tê và đường ống trước khi thi công.
• Xác định đúng hướng nhánh theo bản vẽ hệ thống.
• Sử dụng phương pháp kết nối phù hợp với vật liệu.
• Bố trí giá đỡ để giảm tải trọng và rung động tại các mối nối.
• Kiểm tra độ kín sau khi lắp đặt theo quy trình phù hợp.
• Bảo đảm các nhánh được tính toán lưu lượng và tổn thất áp suất khi cần thiết.

Trước khi đặt mua, nên chuẩn bị bản vẽ hoặc sơ đồ đường ống, kích thước đường kính chính và nhánh, vật liệu, kiểu kết nối, áp suất và nhiệt độ làm việc. Những thông tin này giúp nhà cung cấp xác định đúng cấu hình tê và hạn chế việc mua nhầm phụ kiện.

6. Kết luận

Lựa chọn tê chia nhánh đường ống công nghiệp cần dựa trên số nhánh, kích thước, hướng dòng, kiểu kết nối và môi trường sử dụng. Một cấu hình phù hợp không chỉ giúp quá trình lắp đặt thuận tiện mà còn hỗ trợ phân phối lưu lượng hiệu quả, hạn chế tổn thất áp suất và nâng cao độ ổn định của hệ thống.

Với những ứng dụng cần khả năng kháng ăn mòn, tê PP là phương án đáng cân nhắc khi vật liệu đáp ứng yêu cầu về hóa chất, nhiệt độ và áp suất. Để lựa chọn chính xác, nên đối chiếu thông số kỹ thuật của phụ kiện với đường ống và điều kiện vận hành thực tế trước khi đặt hàng.

---
