Đăng lúc: 2025-06-13 14:06:49



1. TỔNG QUAN VỀ HỘP GOM GIÓ

1.1. Khái niệm

Hộp gom gió (Air Plenum / Air Collector / Air Box) là bộ phận trung gian trong hệ thống hút khí, thông gió, xử lý bụi và khí thải. Nhiệm vụ chính là:

  • Tập trung dòng khí từ nhiều nhánh hút về một đầu hút chính.

  • Cân bằng lưu lượng giữa các nhánh hút có lưu lượng không đều.

  • Ổn định áp suất trước khi khí được đưa vào quạt hút hoặc các thiết bị xử lý tiếp theo như cyclone, lọc túi vải, tháp hấp thụ, tháp hấp phụ…

1.2. Đặc trưng kỹ thuật

  • Được thiết kế kín khí, hạn chế tổn thất áp lực.

  • Có nhiều cửa hút vào (multi-inlet) và một cửa xả ra.

  • Dễ dàng điều chỉnh kích thước, số nhánh hút tùy vào lưu lượng hệ thống.

2. VAI TRÒ CỦA HỘP GOM GIÓ TRONG HỆ THỐNG CÔNG NGHIỆP

Chức năng Ý nghĩa
Ổn định lưu lượng gió Tránh dao động lưu lượng giữa các nhánh hút
Giảm tổn thất áp lực tổng thể Cải thiện hiệu suất hệ thống quạt hút
Giảm rung chấn, tiếng ồn Giúp quạt vận hành êm hơn, tăng tuổi thọ quạt
Hỗ trợ phân phối khí đều Tối ưu hóa hiệu quả xử lý bụi, khí độc sau gom
Bảo vệ thiết bị đầu cuối Hạn chế sốc áp lực khi có nhiều nguồn hút cùng lúc

3. NGUYÊN LÝ HOẠT ĐỘNG CỦA HỘP GOM GIÓ

  • Dòng khí từ các nhánh hút phụ đi vào hộp gom theo nhiều hướng khác nhau.

  • Tại hộp gom, tốc độ dòng khí giảm do tăng diện tích tiết diện → giúp ổn định dòng chảy.

  • Khí được gom lại thành một luồng đồng đều, giảm xung lực trước khi đưa về quạt hút hoặc thiết bị xử lý tiếp theo.

  • Trong một số hệ thống, hộp gom gió còn có thể tích hợp ống giảm chấn (silencer) hoặc bộ lọc sơ cấp để loại bụi lớn.

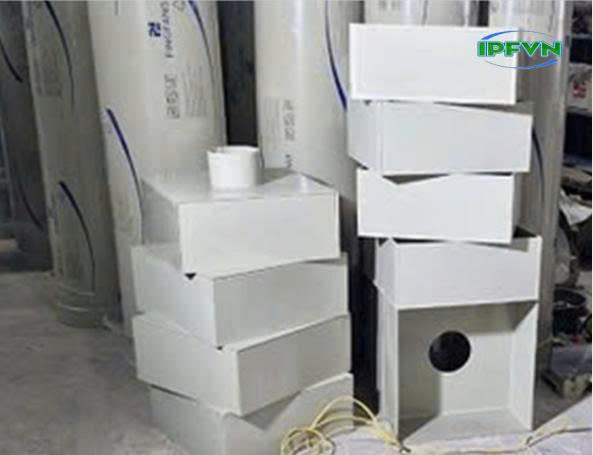

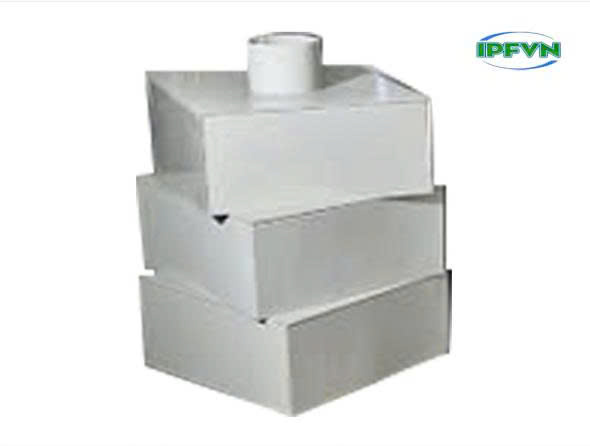

4. CẤU TẠO CHI TIẾT CỦA HỘP GOM GIÓ

Thành phần Chức năng
Thân hộp Gia công dạng hộp vuông, chữ nhật hoặc hình trụ
Cửa hút nhánh Có thể từ 2 đến 12 nhánh hoặc nhiều hơn
Cửa xả chính Dẫn khí về thiết bị xử lý hoặc quạt hút
Cửa bảo trì Thuận tiện vệ sinh, kiểm tra bên trong
Gân chịu lực Tăng độ cứng, chống biến dạng khi vận hành
Vật liệu chế tạo PP, PVC, FRP, inox 304/316, thép mạ kẽm, tuỳ môi trường làm việc

5. VẬT LIỆU CHẾ TẠO PHỔ BIẾN

Vật liệu Ưu điểm Ứng dụng
Nhựa PP/PVC Chống ăn mòn hóa chất, nhẹ, dễ gia công Nhà máy hóa chất, xi mạ, dược phẩm
FRP (Nhựa composite) Chịu ăn mòn mạnh, chịu nhiệt khá tốt Nhà máy xử lý khí axit, khí độc
Inox 304/316 Chịu nhiệt, chống rỉ sét Nhà máy thực phẩm, dược phẩm
Thép sơn tĩnh điện Kinh tế, dễ gia công Thông gió nhà xưởng thông thường

6. ỨNG DỤNG THỰC TẾ CỦA HỘP GOM GIÓ

Ngành nghề Ứng dụng hộp gom gió
Nhà máy xi mạ, hóa chất Gom hơi axit, khí độc HCl, SO2, NH3…
Nhà máy sơn, keo, bao bì Gom khí dung môi VOCs, hơi hóa chất bay hơi
Nhà máy gỗ, chế biến thực phẩm Gom bụi mịn, bụi gỗ, bụi thực phẩm
Lò đốt rác thải công nghiệp Gom khí sau đốt trước khi xử lý
Nhà máy điện tử, bán dẫn Gom khí thải độc, khói hàn, hơi dung môi
Phòng sơn ô tô Gom khí dung môi, hơi sơn, bụi sơn

7. THIẾT KẾ KỸ THUẬT HỘP GOM GIÓ (THÔNG SỐ THAM KHẢO)

Thông số Giá trị thiết kế tham khảo
Tốc độ khí trong hộp 5 – 15 m/s
Áp lực thiết kế -500 đến -2500 Pa
Đường kính / kích thước hộp Ø300 – Ø1500 mm hoặc 500x500 – 2000x2000 mm
Số nhánh hút 2 – 12 nhánh
Vật liệu PP, PVC, FRP, inox 304, thép mạ kẽm

8. NHỮNG LƯU Ý KHI THIẾT KẾ & LẮP ĐẶT

  • Tính toán chính xác tổng lưu lượng hệ thống.

  • Thiết kế phân bổ nhánh hút hợp lý, tránh tạo dòng xoáy mạnh bên trong.

  • Sử dụng gioăng kín, hạn chế rò rỉ khí tại các mối nối.

  • Có cửa kiểm tra bảo trì định kỳ.

  • Bố trí hỗ trợ giảm ồn (silencer) khi cần.

9. KẾT LUẬN

Hộp gom gió đóng vai trò quan trọng trong vận hành ổn định, cân bằng lưu lượng, giảm tổn thất áp suất, bảo vệ thiết bị quạt và đảm bảo hiệu quả toàn bộ hệ thống xử lý khí thải, hút bụi, thông gió công nghiệp. Việc thiết kế đúng kỹ thuật, lựa chọn vật liệu phù hợp sẽ giúp doanh nghiệp tiết kiệm chi phí đầu tư và vận hành lâu dài.

IPFVN chuyên tư vấn, thiết kế, gia công và lắp đặt hộp gom gió công nghiệp cho các nhà máy sản xuất hóa chất, xi mạ, thực phẩm, dược phẩm, xử lý bụi và khí thải.
Liên hệ ngay để được khảo sát và báo giá chi tiết.
