Đăng lúc: 2025-07-04 14:16:09



1. Khái niệm ống tản nhiệt cánh nhôm

Ống tản nhiệt cánh nhôm là một dạng ống trao đổi nhiệt được thiết kế với các cánh nhôm mỏng bao quanh bề mặt ngoài của thân ống nhằm tăng diện tích tiếp xúc với môi trường truyền nhiệt. Cấu trúc này cho phép tăng cường khả năng truyền nhiệt từ môi chất bên trong ống sang không khí hoặc chất lỏng bên ngoài (và ngược lại), từ đó nâng cao hiệu suất năng lượng của toàn hệ thống.

Loại ống này được sử dụng rộng rãi trong các hệ thống:

Trao đổi nhiệt khí – khí hoặc khí – lỏng

Hệ thống điều hòa không khí (HVAC)

Thiết bị sấy công nghiệp (gỗ, thực phẩm, nông sản)

Làm mát khí nóng, khí thải hoặc hệ thống gia nhiệt

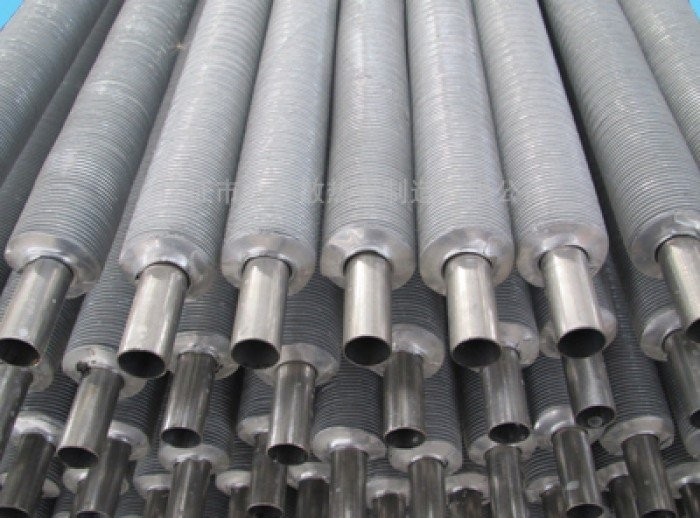

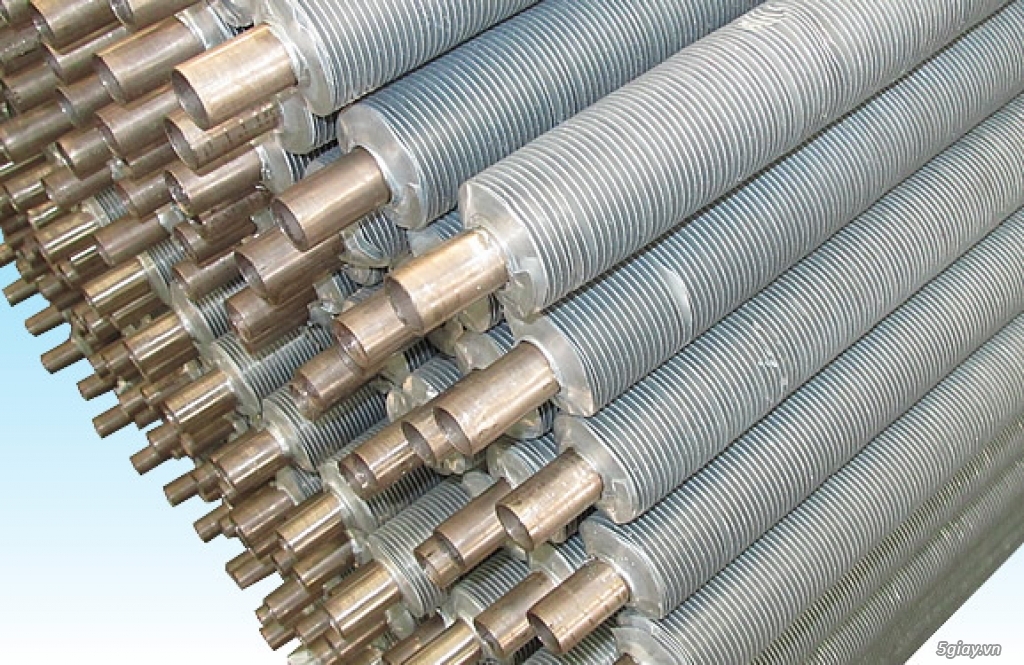

2. Cấu tạo kỹ thuật của ống cánh nhôm

Ống tản nhiệt cánh nhôm được chế tạo từ hai bộ phận chính:

 Thân ống dẫn nhiệt (Tube core):

  • Vật liệu phổ biến: nhôm, đồng, thép carbon hoặc inox
  • Dẫn môi chất như hơi nóng, nước lạnh, khí nén, dung môi nhiệt

 Lớp cánh nhôm tản nhiệt (Aluminum fins):

  • Là các lá nhôm mỏng có bước cánh đều, được gắn chặt xoắn hoặc ép cơ khí quanh thân ống
  • Cánh nhôm có diện tích truyền nhiệt lớn, dẫn nhiệt nhanh, nhẹ và chống ăn mòn tốt
  • Có thể gia công theo dạng cánh xoắn liên tục, cánh sóng, cánh dập hoặc cánh tích hợp

Thông số kỹ thuật cơ bản:

Thông số Dải kỹ thuật
Đường kính ống Ø12 – Ø76 mm
Vật liệu ống Nhôm, đồng, thép, inox
Chiều cao cánh 5 – 20 mm
Bước cánh 2 – 10 mm
Tỷ lệ tiếp xúc Gấp 5–10 lần so với ống trơn





3. Nguyên lý truyền nhiệt của ống cánh nhôm

Ống cánh nhôm hoạt động theo nguyên lý dẫn – đối lưu cưỡng bức, truyền nhiệt từ môi chất bên trong ra môi trường bên ngoài (hoặc ngược lại).

Quy trình truyền nhiệt:

  • Môi chất mang nhiệt (nước nóng, hơi, khí...) lưu thông bên trong ống
  • Nhiệt lượng truyền qua thành ống đến cánh nhôm bên ngoài
  • Cánh nhôm với diện tích lớn sẽ truyền nhiệt ra không khí hoặc môi chất ngoài bằng cơ chế đối lưu
  • Nhờ tăng bề mặt tiếp xúc, hiệu quả truyền nhiệt tăng đáng kể trong cùng một kích thước ống

Lợi ích kỹ thuật:

  • Giảm kích thước thiết bị trao đổi nhiệt mà vẫn duy trì công suất
  • Tăng tốc độ truyền nhiệt, giảm thời gian sấy – làm mát
  • Tối ưu hiệu suất năng lượng trong vận hành thiết bị

4. Phân loại ống tản nhiệt cánh nhôm

Loại ống Mô tả Ứng dụng
Ống nhôm – cánh nhôm xoắn Ống và cánh đồng vật liệu, cánh được xoắn liên tục HVAC, tản nhiệt điện tử
Ống thép – cánh nhôm ép Cánh nhôm ép lên ống thép bằng máy cán áp lực Hệ thống sấy, khí nóng
Ống đồng – cánh nhôm Ống đồng truyền nhiệt tốt, cánh nhôm tăng diện tích Dàn coil chiller, FCU
Ống đùn nguyên khối Cánh và thân được đùn từ nhôm khối liền mạch Hiệu suất cao, môi trường khắc nghiệt



5. Ứng dụng thực tế trong công nghiệp

Ống cánh nhôm được lựa chọn trong nhiều lĩnh vực nhờ khả năng tối ưu hóa trao đổi nhiệt trong không gian giới hạn:

 Ngành HVAC (Điều hòa không khí):

  • Dàn trao đổi nhiệt trong AHU, FCU, chiller
  • Dàn ngưng tụ, dàn bay hơi trong hệ thống VRV/VRF

 Ngành sấy công nghiệp:

  • Lò sấy gỗ, sấy nông sản, sấy gạch men, sấy than
  • Tăng tốc độ sấy, tiết kiệm nhiên liệu

 Ngành nhiệt – luyện kim – hóa chất:

  • Làm mát khí nóng, khí thải trước xử lý
  • Tản nhiệt cho khí đầu ra từ lò nung, lò đốt

 Thiết bị điện – năng lượng:

  • Làm mát biến tần, tụ điện, pin mặt trời
  • Giải nhiệt tủ điện công nghiệp, bộ biến đổi nguồn

6. Kết luận

Ống tản nhiệt cánh nhôm là giải pháp kỹ thuật hiệu quả trong các hệ thống trao đổi nhiệt yêu cầu hiệu suất cao, tiết kiệm không gian và năng lượng. Với cấu tạo tối ưu, khả năng truyền nhiệt vượt trội và độ bền cao, loại ống này đang trở thành lựa chọn ưu tiên trong nhiều ngành công nghiệp hiện đại.

IPF Việt Nam – Chuyên gia gia công và cung cấp ống tản nhiệt cánh nhôm theo yêu cầu

Công ty cổ phần sản xuất và thương mại kỹ thuật IPF Việt Nam cung cấp:

  • Ống nhôm, thép, đồng tản nhiệt gắn cánh nhôm tiêu chuẩn và theo bản vẽ
  • Dịch vụ thiết kế – gia công – lắp đặt hệ thống truyền nhiệt, dàn coil, ống sấy
  • Tư vấn kỹ thuật theo lưu lượng, nhiệt độ, loại môi chất

Liên hệ IPF Việt Nam để nhận báo giá và mẫu thiết kế!

Địa chỉ : Ngãi Cầu - An Khánh- Hoài Đức- Hà Nội

Hotline: 0975.360.629

IPF – Nâng tầm giải pháp truyền nhiệt cho nhà máy và hệ thống công nghiệp.
